Descrizione dei prodotti

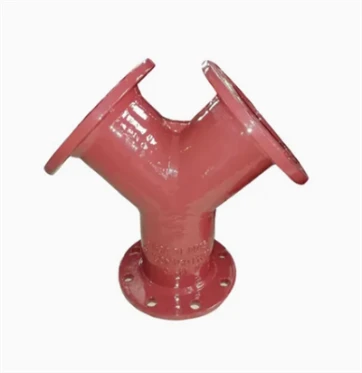

Tutti i tubi flangiati a Y, che hanno la forma della lettera Y, appartengono a una categoria speciale di raccordi per tubazioni. I giunti flangiati sono adottati in tutte e tre le porte del componente. Nel funzionamento effettivo della pipeline, questo prodotto realizza principalmente il flusso diviso e la confluenza di acqua, petrolio, gas e altri mezzi e mantiene la resistenza al flusso e l'impatto del fluido a un livello basso. La sua struttura interna ben-progettata razionalizza i percorsi di scorrimento dei fluidi convogliati e compensa i difetti di forte turbolenza e debole resistenza alle sovratensioni esistenti nei raccordi a T ad angolo retto-convenzionali.
Progettazione strutturale del prodotto
Aspetto
Tre porte di tutti i tubi a Y flangiati sono disposte in configurazione a Y. Nell'applicazione pratica, il raccordo è generalmente configurato con un ingresso abbinato a due uscite, oppure due ingressi collegati ad un'unica uscita.
Metodo di connessione
La connessione a flangia viene adottata per ogni porto, comprese le condutture principali e le diramazioni. Questa forma di connessione offre prestazioni di tenuta affidabili e offre anche comodità per il successivo smontaggio e la manutenzione ordinaria.
Funzione
Questo raccordo viene applicato principalmente per regolare la direzione del flusso del fluido, allocare il volume del flusso medio e combinare due flussi di fluido separati all'interno dei sistemi di tubazioni.
Progettazione del percorso del flusso
La struttura a Y-crea una transizione fluida per i contenuti multimediali fluidi. Diversamente dai tradizionali T a T a 90- gradi, questo design riduce la resistenza al flusso nelle sezioni di svolta e garantisce una distribuzione più uniforme del fluido convogliato.
Materiale del prodotto
Adottiamo la ghisa sferoidale come materia prima per produrre tutti i tubi flangiati a Y e questo materiale vanta molteplici punti di forza pratici.
Se esposta ad acqua, acqua salata, vapore e altri comuni mezzi di lavoro, la ghisa sferoidale mostra prestazioni migliori contro la corrosione e l'ossidazione rispetto all'acciaio fuso.
Il materiale presenta bassi costi di produzione. La sua procedura di fusione è facile da usare, con un elevato tasso di utilizzo delle materie prime e pochi prodotti difettosi generati durante la lavorazione.
Vantaggi del prodotto
Ridurre gli effetti del colpo d'ariete
La disposizione strutturale di tutti i tubi flangiati a Y facilita la collisione reciproca tra i flussi di fluido. Indebolisce l'influenza del colpo d'ariete sull'intera conduttura. Il colpo d'ariete si riferisce alle onde d'urto formate quando il fluido si blocca improvvisamente o altera la direzione del flusso e questo raccordo può mantenere il fluido in funzione in modo più costante all'interno dei tubi.
Installazione flessibile
Funziona perfettamente per i layout di tubazioni che necessitano di cambiamenti di direzione graduali in uno spazio limitato. Questo design aiuta a semplificare la pianificazione complessiva delle tubazioni e a ridurre il numero di giunti di collegamento in loco.
Scenari applicativi
Questo prodotto trova largo impiego nei settori petrolifero, chimico, dell'approvvigionamento idrico e del drenaggio, nonché nei sistemi di approvvigionamento idrico civile. Può migliorare notevolmente l'esperienza d'uso complessiva degli impianti di distribuzione dell'acqua.
Note di installazione
Installazione
Prima dell'installazione formale deve essere completata un'ispezione completa delle superfici delle flange e delle guarnizioni di tenuta, in modo da confermare che tutti i componenti siano esenti da danni e difetti. Il personale di costruzione deve calibrare la planarità e la precisione di centratura delle interfacce della tubazione prima dell'assemblaggio. Le operazioni di fissaggio dei bulloni devono essere eseguite in una modalità di applicazione della forza simmetrica e uniforme per garantire una tenuta salda e affidabile dei giunti dei tubi.
Precauzioni
La costruzione dell'installazione deve seguire rigorosamente la direzione del flusso del fluido designata. L'operazione di montaggio standard può evitare il riflusso medio e prevenire il blocco della tubazione causato da un assemblaggio errato. Durante il funzionamento e la manutenzione quotidiana, il personale deve condurre ispezioni periodiche sui giunti flangiati per verificare tempestivamente eventuali perdite, corrosione e altre condizioni anomale.
Il nostro certificato
Jintai Cast Foundry, un marchio premium di tubi in ghisa sferoidale, vanta una qualità di prodotto superiore, processi di produzione rigorosi e una forte reputazione sul mercato. Offriamo prodotti affidabili e servizio post-vendita.
Jintai casting aderisce sempre alla filosofia aziendale di "prima qualità, servizio durante l'intero ciclo di vita del prodotto" e si impegna a fornire ai clienti prodotti e servizi della massima qualità.
