Parametri di base
| Articolo | Parametri |
|---|---|

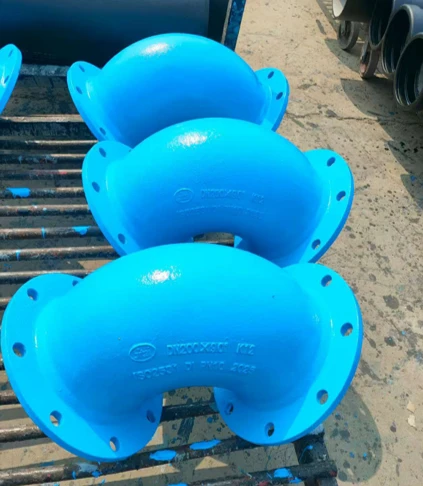

| Nome del prodotto | Piegatura a doppia flangia |
| Angoli di piegatura | 90 gradi/45 gradi/22,5 gradi/11,25 gradi |
| Standard applicabili | ISO 2531, EN 545, EN 598 |
| Materiale principale | Ferro duttile K9 |
| Classe di pressione | PN10, PN16 |
| Diametro nominale | DN50~DN2000 |
| Tipo di connessione | Connessione bullonata flangiata integralmente fusa |
| Trattamento anti-corrosione | Rivestimento FBE interno ed esterno |
| Mezzo applicabile | Acqua potabile, acqua piovana, acque reflue |
Introduzione di base
Realizzato in ferro duttile di alta- qualità, questo prodotto offre elevata resistenza meccanica, tenacità superiore ed eccezionali prestazioni anti-corrosione. La sua resistenza minima alla trazione raggiunge 420 MPa con allungamento maggiore o uguale al 7%. Progettato per il collegamento di tubazioni, valvole e altri raccordi, trova ampia applicazione in tutti i tipi di sistemi di approvvigionamento idrico e di drenaggio.
Vantaggio competitivo
Valutazioni di pressione complete
Supporta i valori nominali di pressione della fornitura idrica principale e del drenaggio (PN10/PN16), soddisfacendo i requisiti per la fornitura idrica municipale, gli impianti di trattamento delle acque reflue e le tubazioni ad alta-pressione nelle stazioni di pompaggio.
Non è necessaria alcuna saldatura in loco-, con conseguente riduzione significativa dei costi di costruzione
Le connessioni vengono realizzate utilizzando solo bulloni e guarnizioni-eliminando la necessità di lavori a caldo, apparecchiature di saldatura e saldatori certificati-riducendo così il programma di installazione della tubazione; le spese di manodopera e macchinari possono essere drasticamente ridotte per progetti quali stazioni di pompaggio, riparazioni di emergenza comunali e aggiornamenti del sistema.
Il ferro duttile offre un'elevata tenacità, resistendo sia al cedimento che ai carichi pesanti
La ghisa duttile di grado K9 possiede un'elevata resistenza alla trazione, che la rende resistente alla rottura sotto carichi superficiali pesanti o ad assestamenti irregolari delle fondamenta; supera la normale ghisa grigia, che è soggetta a fratture fragili, e le tubazioni in plastica, che non hanno sufficiente resistenza alla compressione.
Caratteristiche del prodotto
Materiali e standard
Il corpo principale è realizzato in ferro duttile, che offre elevata tenacità, resistenza alla compressione e all'assestamento del terreno e una lunga durata.
Conforme agli standard internazionali per l'approvvigionamento idrico e il drenaggio (ISO 2531, EN 545, EN 598), rendendolo adatto a progetti sia a livello nazionale che internazionale.
01
Sigillatura e Manutenzione
I collegamenti flangiati abbinati a guarnizioni in gomma garantiscono prestazioni di tenuta stabili e impediscono l'ingresso o le perdite di acqua.
Il design della connessione rimovibile facilita la manutenzione, consentendo l'ispezione della tubazione e la sostituzione dei componenti senza la necessità di tagliare il tubo.
02
Scenari applicabili
Adatto per reti di condotte idriche comunali, acque piovane e fognature; applicabile sia alle condotte interrate che ai retrofit di reindirizzamento delle tubazioni nelle stazioni di pompaggio.
03
Requisiti di installazione e manutenzione
Specifiche di installazione
Prima dell'installazione di Double Flanged Bend, controllare la planarità delle facce della flangia e assicurarsi che le superfici di tenuta siano prive di graffi. Verificare che le guarnizioni siano integre. Quando si saldano le flange, assicurarsi che i fori dei bulloni siano esattamente allineati. Quando si stringono i bulloni, seguire il principio del "serraggio per fasi, simmetricamente e in modo uniforme.
Raccomandazioni per la manutenzione
Ispezionare regolarmente i collegamenti a flangia, verificare il serraggio dei bulloni e le condizioni di tenuta e sostituire tempestivamente le guarnizioni o serrare i bulloni se vengono rilevate perdite.
I gomiti interrati richiedono un'ispezione regolare dell'integrità del rivestimento anti-corrosione. Eventuali danni dovranno essere prontamente ritoccati per evitare la formazione di ruggine.
Negli scenari che prevedono il trasporto a lungo-termine di mezzi corrosivi, sono necessarie ispezioni regolari dello spessore delle pareti dei tubi per prevenire il degrado della resistenza causato dalla corrosione.
