Parametri di base
| Articolo | Specifica |
|---|---|
| Nome del prodotto | Piega a zampa d'anatra con doppia flangia rivestita in zinco-+verniciata con bitume |
| Materiale | Ferro duttile QT450-10 / QT500-7 |
| Standard | ISO2531, EN545, EN598, GB/T 13295, EN1092-2 |
| Classe di pressione | PN10, PN16, PN25, PN40 |
| Raggio di curvatura | R=1.5D(Raggio lungo) |
| Angoli standard | 11,25 gradi, 22,5 gradi, 45 gradi, 90 gradi |
| Diametro Nominale DN | DN50-DN2000 |
| Tipo di flangia | Flangia RF integrale in fusione, EN1092-2 / ISO7005-2 |
| Struttura | Estremità a doppia flangia con base a piede d'anatra di supporto in fusione integrale |
| Proprietà meccanica | Resistenza alla trazione Maggiore o uguale a 420MPa; Allungamento Maggiore o uguale al 10%; HBW Inferiore o uguale a 230 |
| Prova idrostatica | 1,5 volte la pressione nominale |
| Rivestimento | Esterno: spray allo zinco + vernice bituminosa (ISO8179) Rivestimento: rivestimento in malta cementizia (ISO4179); FBE opzionale |
| Guarnizione e bulloni | guarnizione in EPDM; Bulloni-zincati a caldo, SS304 opzionale |
| Medio | Acqua potabile, acqua riciclata, liquami, liquidi industriali neutri |
| Temperatura operativa | 0 gradi -70 gradi |
Vantaggi strutturali
Base di supporto "Duck-foot" interamente fusa
La base di supporto nella parte inferiore del gomito è fusa integralmente con il corpo, dotata di un punto di supporto del carico-incorporato-che resiste alle forze di spinta durante i cambi di direzione del flusso; ciò elimina la necessità di blocchi reggispinta in calcestruzzo separati, riducendo significativamente i costi di costruzione civile.
Design a doppia-flangia integrale
Le flange standard Raised Face (RF) su entrambe le estremità sono fuse integralmente con il corpo del gomito, garantendo una struttura priva di saldature-; compatibile con guarnizioni e dispositivi di fissaggio standard, il design facilita l'installazione, la rimozione e la manutenzione delle valvole e della strumentazione a valle.
Percorso di flusso uniforme a lungo-raggio (R=1.5D)
La curvatura delicata riduce al minimo la resistenza al flusso e sopprime la turbolenza, riducendo così la perdita di carico all'interno della rete di tubazioni e mitigando l'erosione e l'usura sulle pareti del tubo, con conseguente eccellente prestazione idraulica.
| Caratteristiche principali |
Rivestimento anticorrosivo esterno-a doppio strato in spray di zinco e bitume
Conforme allo standard anti-corrosione ISO8179; offre resistenza alla corrosione del suolo ed è adatto per il servizio sotterraneo a lungo termine-; le opzioni di rivestimento interno includono malta cementizia o FBE.
QT450-10 ghisa sferoidale ad alta tenacità
Resistente agli urti e alla deformazione con prestazioni di sopportazione della pressione stabili-; in grado di resistere continuamente alla spinta assiale ai cambi di direzione.
Guida all'installazione e alla manutenzione
Procedura di installazione
Pulizia della superficie della flangia: rimuovere olio e ruggine, ispezionare la planarità della superficie della guarnizione
Installazione della guarnizione: selezionare le guarnizioni compatibili con il mezzo, garantire il posizionamento centrato
Serraggio dei bulloni: serrare i bulloni in modo simmetrico e uniforme per evitare sollecitazioni irregolari sulle superfici della flangia
Fissaggio del supporto: utilizzare strutture a becco d'anatra per stabilire ulteriori punti di supporto, garantendo la stabilità della pipeline
Elementi essenziali per la manutenzione
Ispezionare regolarmente le connessioni flangiate per individuare eventuali perdite
Evita che oggetti appuntiti colpiscano il rivestimento anti-corrosione per evitare danni
Per le condotte interrate a lungo-termine, pianificare ispezioni periodiche del rivestimento anti-corrosione
Riparare tempestivamente eventuali danni al rivestimento utilizzando composti di riparazione epossidici o spray allo zinco
Aree di applicazione
Sistemi di approvvigionamento idrico municipale
Condotte principali urbane, cambiamenti di direzione negli impianti di approvvigionamento idrico secondario
01
Progetti di trattamento delle acque reflue
Stazioni di sollevamento delle acque reflue, sistemi di tubazioni negli impianti di trattamento delle acque reflue
02
Sistemi di protezione antincendio
Cambiamenti direzionali delle tubazioni e supporto per sistemi di idranti e sistemi sprinkler
03
Condotte industriali
Cambiamenti direzionali delle condutture che richiedono un supporto stabile nelle industrie chimiche, energetiche e metallurgiche
04
Sistemi di drenaggio delle acque piovane
Collegamenti direzionali nelle condotte di prevenzione e drenaggio delle inondazioni urbane
05
Qualifiche aziendali
I nostri prodotti

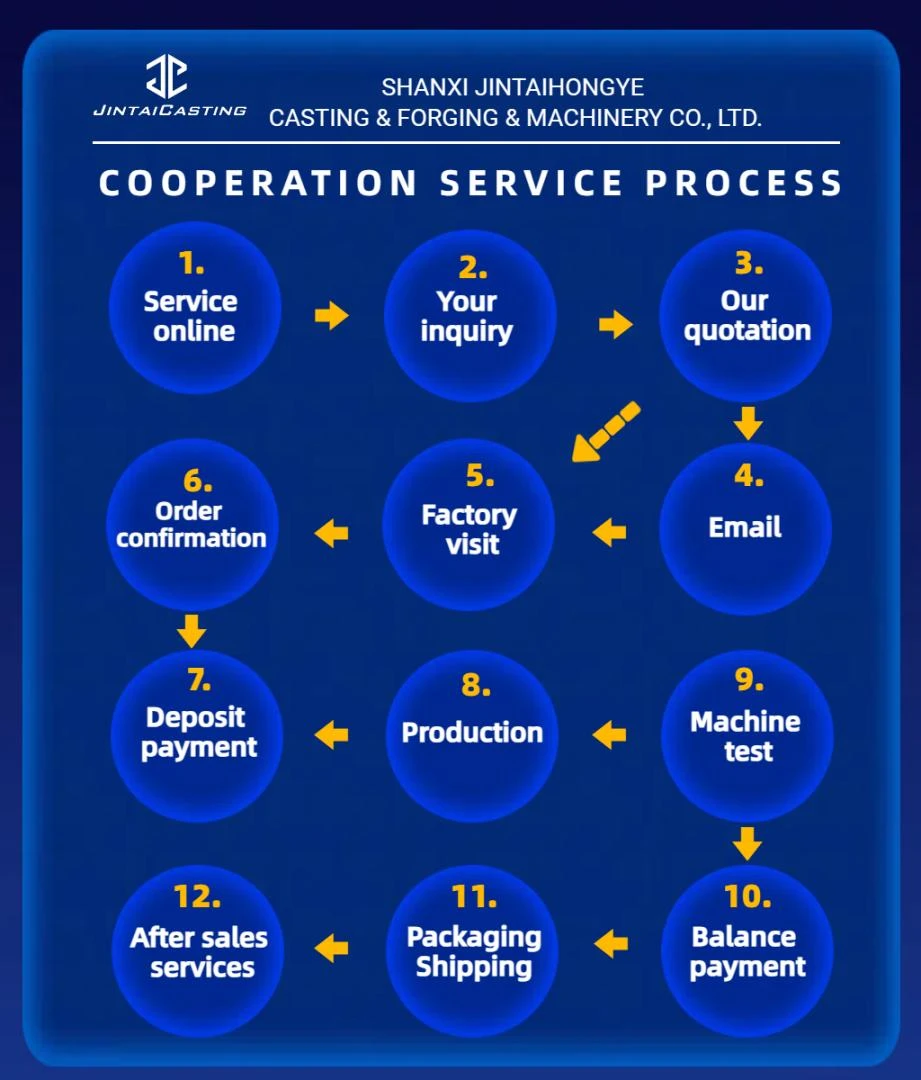

Processo di servizio
