01.Descrizione dei prodotti

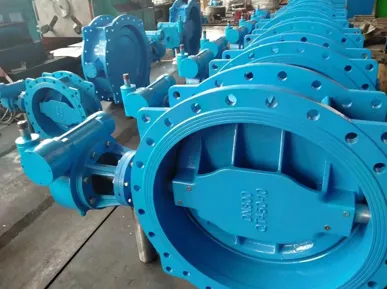

La valvola a farfalla eccentrica a doppia flangia è un ulteriore perfezionamento e sviluppo della valvola a farfalla eccentrica singola-, che rappresenta la valvola a farfalla eccentrica doppia-più comunemente utilizzata. Il suo design strutturale presenta uno sfalsamento tra l'asse della sede della valvola e sia il centro del disco che il centro del corpo valvola.
L'"eccentricità" in doppia eccentricità si riferisce al disallineamento di due punti centrali: lo stelo della valvola è sfalsato rispetto al centro della sede della valvola e il disco della valvola è sfalsato rispetto al centro della tubazione.
02.Specifiche tecniche
| Diametro nominale: | DN200-DN2000 |
| Temperatura di lavoro: | 0 gradi ~80 gradi |
| Pressione di esercizio: | PN10, PN16, PN25 |
| Norma di progettazione: | Norma EN593 |
| Faccia a faccia: | BS EN558-1,1S0 5752 Serie 13/14 |
| Foratura delle flange in conformità alla norma BS EN1092-2 | |
| Test idraulici secondo BS EN1074-1 e 2,BS EN12266 | |
| NO. | Nome della parte | Materiale | NO. | Nome della parte | Materiale |
|---|---|---|---|---|---|
| 1 | Cambio | - | 2 | Chiave | C45 |
| 3 | Fermo di tenuta | ST37 | 4 | O-ring | EPDM |
| 5 | Boccola di tenuta | ZQ19-2 | 6 | Vite | A2 |
| 7 | O-ring | EPDM | 8 | Cuscinetto composito | GGSteel |
| 9 | Albero motore | AISI420 | 10 | Corpo | GG50 |
| 11 | Fermo | ST37 | 12 | O-ring | EPDM |
| 13 | O-ring | EPDM | 14 | Vite | A2 |
| 15 | Anello di tenuta | EPDM | 16 | Chiave | AISI420 |
| 17 | Vite | A2 | 18 | Cuscinetto composito | GG50 |
| 19 | Albero della cerniera | AISI420 | 20 | Disco | Acciaio |
| 21 | Copertura terminale | S30408 | 22 | O-ring | EPDM |
| 23 | Bullone | A2 | 24 | Rondella | A2 |
| 25 | Bullone | A2 | 26 | Rondella | A2 |
| 27 | Rondella | A2 | 28 | Coprimozzo | SS304 |
03.Dimensione esterna principale e di connessione
| DN | L | 1,0 MPa | 1,6MPa | ||||||
| D | D1 | D2 | n-φd | D | D1 | D2 | n-φd | ||
|---|---|---|---|---|---|---|---|---|---|
| 200 | 132 | 340 | 295 | 268 | 8-φ24 | 340 | 295 | 268 | 12-φ24 |
| 250 | 165 | 395 | 350 | 319 | 12-φ23 | 405 | 355 | 319 | 12-φ26 |
| 300 | 178 | 445 | 400 | 370 | 12-φ23 | 460 | 410 | 370 | 12-φ26 |
| 350 | 190 | 505 | 460 | 429 | 16-φ23 | 520 | 470 | 429 | 16-φ26 |
| 400 | 216 | 565 | 515 | 480 | 16-φ27 | 580 | 525 | 480 | 16-φ30 |
| 450 | 229 | 615 | 565 | 530 | 20-φ27 | 640 | 585 | 549 | 20-φ30 |
| 500 | 222 | 670 | 620 | 582 | 20-φ27 | 715 | 665 | 608 | 20-φ33 |
| 600 | 267 | 780 | 725 | 684 | 24-φ30 | 840 | 770 | 724 | 20-φ36 |
| 700 | 292 | 895 | 840 | 792 | 24-φ30 | 910 | 840 | 790 | 24-φ36 |
| 800 | 338 | 1015 | 950 | 901 | 24-φ33 | 1025 | 950 | 901 | 24-φ39 |
| 900 | 310 | 1115 | 1050 | 1001 | 28-φ33 | 1125 | 1050 | 1001 | 28-φ39 |
| 1000 | 410 | 1235 | 1160 | 1128 | 28-φ36 | 1255 | 1170 | 1122 | 28-φ42 |
| 1200 | 470 | 1480 | 1400 | 1326 | 32-φ39 | 1485 | 1390 | 1314 | 32-φ48 |
| 1400 | 530 | 1680 | 1600 | 1520 | 36-φ42 | 1690 | 1600 | 1520 | 36-φ48 |
| 1600 | 610 | 1905 | 1820 | 1730 | 44-φ42 | 1920 | 1820 | 1730 | 44-φ55 |
| 1800 | 670 | 2115 | 2020 | 1930 | 44-φ48 | 2130 | 2020 | 1930 | 44-φ60 |
| 2000 | 760 | 2325 | 2230 | 2150 | 48-φ48 | 2345 | 2230 | 2150 | 48-φ60 |
04.Caratteristiche principali
Struttura di tenuta eccentrica
Il disco si disimpegna automaticamente dall'anello di tenuta nel momento in cui inizia ad aprirsi, con conseguente bassa coppia operativa, ridotta usura sulle superfici di tenuta, durata operativa notevolmente prolungata e resistenza agli inceppamenti.
Connessione-a doppia flangia
Presenta flange standard su entrambe le estremità, garantendo facilità di installazione e rimozione, allineamento stabile ed eccellente tenuta a pressione-; compatibile con sistemi di tubazioni aderenti a vari standard di flangia.
Corrosione-Resistente e durevole
Il corpo della valvola è dotato di rivestimento epossidico o FBE interno ed esterno che resiste alla corrosione del suolo e dell'acqua, garantendo durabilità a lungo-termine e resistenza alla ruggine per le tubazioni interrate.
05.Vantaggio competitivo
Maggiore durata e bassi costi di gestione e manutenzione
Il design della tenuta eccentrica e priva di attrito-si traduce in un'usura della tenuta significativamente inferiore rispetto alle valvole a farfalla centriche, riducendo la frequenza di sostituzione e manutenzione delle parti, diminuendo così le spese di gestione e manutenzione-a lungo termine.
Funzionamento semplice ed elevata compatibilità con l'automazione
La bassa coppia operativa consente un'attuazione stabile utilizzando attuatori elettrici o pneumatici compatti; i costi di approvvigionamento per le apparecchiature di controllo sono inferiori rispetto alle-valvole a farfalla della linea centrale della stessa dimensione.
Zero perdite e rispetto ambientale
La guarnizione morbida garantisce zero perdite, prevenendo gli sprechi d'acqua e rispettando gli standard di accettazione per i progetti idrici comunali e di protezione ambientale; i rivestimenti anticorrosione interni ed esterni-sono conformi agli standard igienici dell'acqua potabile, rendendo la valvola adatta al trasporto di acqua potabile.
06.Applicazioni del prodotto
Le valvole a farfalla eccentriche a doppia flangia hanno una vasta gamma di applicazioni e vengono utilizzate principalmente in:
Approvvigionamento idrico comunale
Costruire HVAC
Approvvigionamento idrico secondario
Sistema di acqua refrigerata
Rete di approvvigionamento idrico a temperatura ambiente
07.Installazione Prodotti
La parete interna deve essere mantenuta pulita; non sono ammesse impurità o corpi estranei sull'anello di tenuta o sulla piastra della farfalla.
Le valvole a farfalla di tipo-a pinza richiedono flange specifiche-per l'installazione.
La valvola a farfalla deve essere installata verticalmente sulla tubazione e non deve essere invertita.
La valvola a farfalla richiede una regolazione del flusso-dispendiosa in termini di tempo, controllata da un riduttore a turbina.
Per le valvole a farfalla che vengono aperte e chiuse frequentemente, aprire periodicamente (circa ogni due mesi) il coperchio dell'alloggiamento della turbina per controllare il livello di grasso e assicurarsi che sia presente una quantità adeguata.
Ispezionare regolarmente tutti i componenti della valvola e risolvere tempestivamente eventuali guasti rilevati.
