Parametri di base
| Articolo | Specifica |
|---|---|
| Standard | ISO2531, EN545, EN598, GB/T 13295 |
| Classe di pressione | PN10, PN16, PN25, PN40 |
| Raggio di curvatura | R=1.5D(Raggio lungo) |
| Angoli standard | 11,25 gradi, 22,5 gradi, 45 gradi, 90 gradi |
| Diametro Nominale DN | DN50, DN80, DN100, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000, DN1200, DN1400, DN1600, DN1800, DN2000 |
| Tipo di connessione | Giunto flangiato bullonato, adatto per guarnizione in gomma |
| Proprietà meccanica (QT450-10) | Resistenza alla trazione Maggiore o uguale a 420MPa; Allungamento Maggiore o uguale al 10%; HBW Inferiore o uguale a 230 |
| Prova idrostatica | Pressione di prova: 1,5 volte la pressione nominale per PN10/PN16/PN25/PN40 |
Composizione strutturale
| Articolo | Descrizione |
|---|---|

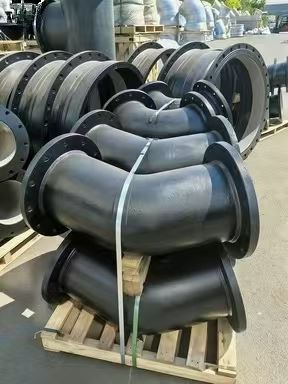

| Corpo curvo | Corpo lungo e curvo con lunghezza dell'arco centrale estesa, passaggio del flusso regolare per ridurre la resistenza media; Materiale: EN-GJS-450-10. |
| Flange terminali | Flange integralmente fuse su entrambe le estremità della curva per il collegamento con le flange della tubazione. |
| Fori dei bulloni | Fori per bulloni equidistanti attorno alle flange per l'installazione dei bulloni e un collegamento stretto. |
| Facce di tenuta lavorate | Facce terminali della flangia lavorate per adattarsi alle guarnizioni in gomma e garantire la tenuta-a tenuta stagna. |
| Foro | Foro circolare continuo e liscio senza sporgenze brusche per ridurre la perdita idraulica. |
Caratteristiche principali
Proprietà e caratteristiche dei materiali
Materiale base: ghisa sferoidale QT450-10 / QT500-7
Presenta una struttura in grafite sferoidale che combina elevata resistenza ed elevata tenacità; offre resistenza agli urti, agli assestamenti del terreno e all'attività sismica. A differenza della ghisa grigia, non è soggetta a fratture fragili, rendendola ideale per le reti di tubazioni sotterranee.
Prestazioni di pressione stabili
Le classificazioni standard includono PN10, PN16, PN25 e PN40, soddisfacendo i requisiti di pressione per l'approvvigionamento idrico municipale, i sistemi fognari, la protezione antincendio e le applicazioni con fluidi industriali.
Struttura
Design a-raggio lungo (R=1.5D)
Presenta una transizione graduale, con conseguente minima turbolenza del fluido, bassa perdita di pressione ed erosione/usura trascurabile della parete interna; adatto per applicazioni ad alto-flusso, condotte a lunga-distanza e mezzi contenenti tracce di impurità. I gomiti a raggio-corto (R=1D) sono adatti solo per scenari di bassa-pressione con vincoli di spazio.
Flange integrali su entrambe le estremità
Flange integralmente fuse con superfici di tenuta piane; utilizza una connessione imbullonata rigida con guarnizioni, facilitando il facile montaggio, smontaggio, manutenzione e modifica, nonché il collegamento diretto a valvole, tubazioni in acciaio e apparecchiature.
Punti e precauzioni per l'installazione
Controllare la planarità della superficie della flangia, rimuovere detriti e ruggine.
Selezionare le guarnizioni in gomma EPDM/NBR corrispondenti, garantendo la compatibilità del materiale con il mezzo di trasporto.
Allineare le flange, posizionare la guarnizione al centro, evitare il disallineamento.
Stringere i bulloni in modo graduale e uniforme in sequenza diagonale per evitare concentrazioni di sollecitazioni localizzate.
Stringere i bulloni alla coppia specificata, garantendo una tenuta-senza perdite.
Le curve di grande-diametro richiedono attrezzature di sollevamento per l'installazione per evitare deformazioni.
Eseguire un test di pressione dopo l'installazione per confermare la tenuta del sistema.
L'installazione sotterranea richiede il supporto delle fondamenta per prevenire danni agli assestamenti.
Definizione di grande diametro e scenari applicabili
| Scenari applicativi | Motivi di applicabilità |
| Approvvigionamento idrico/drenaggio comunale | Esigenze di portata elevata, resistente alla corrosione, adattabile agli ambienti sotterranei |
| Impianto di trattamento delle acque reflue | Resistente agli acidi e agli alcali, adattabile a condizioni fluide complesse |
| Sistemi di tubazioni industriali | Circolazione dell'acqua e trasporto di materie prime in settori quali quello chimico, energetico e metallurgico. |
| Condotte idriche-a lunga distanza | Le connessioni rigide riducono il rischio di perdite e facilitano la manutenzione. |
| Condotte portuali/bancali | Resistente alla corrosione dell'acqua di mare e adattabile ai cambiamenti delle maree |
