Parametri di base
|
Articolo |
Dettagli delle specifiche |
|
Materiale |
Ferro duttile QT450-10, nodularità maggiore o uguale al 90% |
|
Tipo di struttura |
Set completo: chiusino tondo + telaio tondo |
|
Dimensioni standard dell'apertura trasparente |
Φ300, Φ400, Φ500, Φ600, Φ700, Φ800 mm |
|
Funzioni di supporto |
1. Copertura testurizzata antiscivolo-2. Blocco antifurto e fori di sollevamento 3. Scanalatura di bloccaggio anti-che limita le vibrazioni 4. Striscia smorzante in gomma opzionale per la riduzione del rumore |
| Tipo di carico | Classe di carico | Diametro apertura trasparente del coperchio (mm) |
|---|---|---|
| Servizio leggero | A15, B125 | Φ300, Φ400, Φ500 |
| Servizio medio | C250 | Φ600, Φ700, Φ800 |
| Servizio pesante | D400, E600, F900 | Φ900, Φ1000, Φ1200 |
| Diametro esterno del telaio (mm) | Diametro di apertura trasparente corrispondente del coperchio (mm) | Altezza telaio standard (mm) |
|---|---|---|
| Φ400 | Φ300 | 70 / 80 / 100 / 120 |
| Φ500 | Φ400 | 70 / 80 / 100 / 120 |
| Φ600 | Φ500 | 70 / 80 / 100 / 120 |
| Φ700 | Φ600 | 70 / 80 / 100 / 120 |
| Φ800 | Φ700 | 70 / 80 / 100 / 120 |
| Φ900 | Φ800 | 70 / 80 / 100 / 120 |
Caratteristiche del progetto strutturale
Progettazione strutturale circolare per la distribuzione uniforme del carico
Il design completamente circolare e simmetrico consente di distribuire uniformemente i carichi lungo la circonferenza, eliminando zone di concentrazione delle sollecitazioni; rispetto alle coperture quadrate, questo design è meno soggetto a crepe, deformazioni o ribaltamenti.
Impedisce la caduta della copertura nel vano durante il traffico veicolare, eliminando i rischi per la sicurezza legati alla caduta di oggetti o persone; la struttura garantisce stabilità al passaggio delle ruote, evitando il ribaltamento dei bordi o rumori di tintinnio.
L'interfaccia di tenuta anulare e completamente a filo garantisce una perfetta aderenza tra la copertura e il telaio, mantenendo una larghezza uniforme dello spazio attorno al perimetro per evitare inceppamenti causati da limo o ghiaia.
Design del telaio circolare integrato
Il telaio e il coperchio presentano un design concentrico abbinato; la base del telaio allargata e ispessita resiste al cedimento e alle oscillazioni, garantendo stabilità contro l'affondamento sotto i carichi di traffico a lungo-termine.
Una battuta anulare di contenimento all'interno del telaio fissa con precisione la copertura, impedendone spostamenti o spostamenti laterali.
Le altezze del telaio sono disponibili in diverse specifiche (70/80/100/120 mm); I telai più alti offrono una capacità di carico-migliorata, rendendoli adatti a superfici stradali-per carichi pesanti.
Struttura della superficie antiscivolo-
La copertura presenta un motivo antiscivolo rialzato e fuso integralmente- che aumenta l'attrito, riducendo il rischio di scivolamento per pedoni e veicoli in condizioni di pioggia o neve.
Il design della superficie strutturata facilita inoltre il drenaggio e il deflusso dei detriti, contribuendo a ridurre al minimo l'accumulo di acqua sulla superficie stradale.
Vantaggio competitivo
|
Vantaggio |
Descrizione |
|
Sicurezza anti-caduta (vantaggio fondamentale) |
La diagonale dei coperchi quadrati è più lunga della lunghezza del lato, quindi il coperchio potrebbe cadere nella fossa quando inclinato; le coperture rotonde hanno lo stesso diametro in tutte le direzioni e non possono mai cadere nel pozzo, indipendentemente da quanto ruotate, eliminando i rischi di caduta per persone e veicoli. |
|
Cuscinetto di forza uniforme ed elevata durata |
Il carico del veicolo è distribuito uniformemente in un cerchio di 360 gradi senza concentrazione di stress. Le coperture quadrate hanno angoli deboli che si rompono o si scheggiano se sottoposti a rotolamento-a lungo termine. Le coperture rotonde sopportano un carico maggiore e durano più a lungo con lo stesso materiale e spessore. |
|
Facile gestione e installazione |
Arrotolabile per un facile trasporto-per una sola persona; non è necessario alcun angolo di posizionamento fisso per adattarsi al telaio. Le coperture quadrate possono essere trasportate solo manualmente e richiedono un allineamento preciso sui quattro-lati, con uno spreco di tempo. |
|
Vestibilità perfetta e basso rumore di guida |
La superficie di supporto completamente circolare garantisce un contatto stretto, senza rimbalzi o rumori al passaggio dei veicoli. La sabbia si accumula facilmente negli spazi vuoti delle coperture quadrate, causando la formazione di angoli sospesi e forti rumori di colpi. |
|
Buona resistenza agli assestamenti e agli spostamenti stradali |
La distribuzione uniforme delle sollecitazioni previene la deformazione dei bordi in caso di cedimenti stradali o estrusione laterale. Le coperture quadrate tendono ad inclinarsi agli angoli e ad allentarsi nel tempo. |
|
Eccellente tenuta e costi di elaborazione anti-furto inferiori |
La sigillatura a cerchio completo- e le strisce di smorzamento in gomma opzionali forniscono-riduzione del rumore a tutto tondo e resistenza all'acqua. La disposizione bilanciata delle serrature antifurto-evita la deformazione e l'inceppamento della serratura. |
|
Prestazioni di lancio superiori |
Nessun angolo acuto che possa causare difetti di chiusura a freddo durante la fusione, formatura stabile e tasso di scarto inferiore rispetto ai chiusini quadrati. |
Scenari applicativi
|
Classe |
Carico nominale |
Posizioni applicabili |
|
A15 |
15 kN |
Cinture verdi, parchi, sentieri |
|
B125 |
125kN |
Strade residenziali, piazze, parcheggi leggeri |
|
C250 |
250kN |
Strade comunali, parcheggi a bordo strada |
|
D400 |
400kN |
Strade principali urbane, corsie preferenziali |
|
E600 |
600kN |
Zone industriali, terminal merci |
|
F900 |
900kN |
Piste aeroportuali, aree speciali-per carichi pesanti |

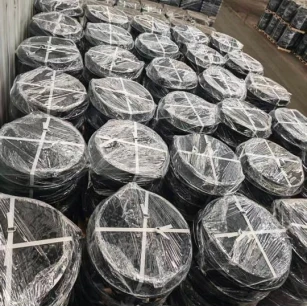

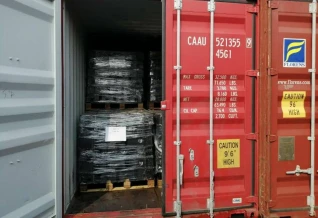

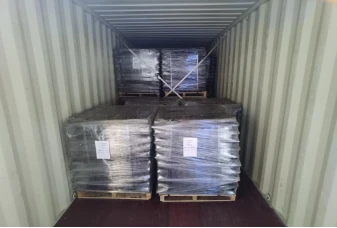

Imballaggio e spedizione
Qualifiche aziendali
Shanxi Jintaihongye Casting and Forging and Machinery Co., Ltd con sede nella provincia di Shanxi, Cina, è uno dei principali produttori di raccordi per tubi in ghisa duttile, condutture, valvole varie e chiusini, sfruttando le abbondanti materie prime industriali della regione.
