Panoramica del prodotto

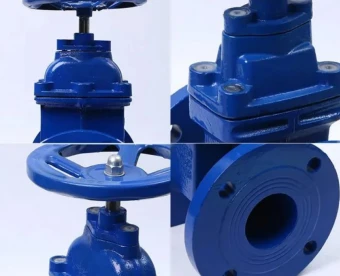

Realizziamo questa valvola a saracinesca con tenuta morbida e stelo nascosto seguendo gli standard di prova completi DIN3352. Possono essere forniti due stili F4 e F5, che si adattano bene alle linee di approvvigionamento idrico delle città europee e alle tubazioni di processo di fabbrica. Molti acquirenti lo confondono con i modelli con stelo ascendente. Le aste delle viti esposte vengono facilmente corrose dalla pioggia, dal fango umido sotterraneo e dalla polvere. Il nostro design nasconde tutte le filettature operative all'interno del cofano, risparmiando spazio verticale per punti di installazione interrati e compatti.
Il cuneo avvolto in gomma preme saldamente contro le superfici del sedile. Uno scostamento minimo del tubo o una piccola grana incastrata tra le facce di tenuta vengono compensati tramite la compressione elastica della gomma, senza perdite di fluido alla pressione di esercizio nominale. Il ferro nodulare QT450-10 costituisce il corpo della valvola e difficilmente si deforma sotto carico pesante del terreno interrato. Molti appaltatori municipali scelgono questo modello per le condutture dell'acqua degli edifici sotterranei e per le condutture idriche di circolazione delle fabbriche. Il suo passaggio completo e diritto riduce notevolmente la perdita di pressione dell'acqua, una scelta solida per le linee principali di trasferimento dell'acqua a lunga distanza. Un promemoria pratico da parte dei nostri ingegneri del sito: funziona solo completamente aperto o completamente chiuso. L'apertura parziale consumerà rapidamente la gomma e ridurrà la durata della tenuta.
Struttura
| Caratteristiche strutturali | Descrizione delle caratteristiche | Vantaggi |
|---|---|---|
| Corpo della valvola in un unico pezzo- | Il corpo della valvola è imbullonato al coperchio della valvola e la superficie di tenuta è lavorata con precisione. | Ha elevata rigidità, forte resistenza alla deformazione e tenuta affidabile. |
| Sedile sostituibile | Il sedile presenta un design incorporato e può essere sostituito individualmente. | Ciò riduce i costi di manutenzione e prolunga la durata del corpo valvola. |
| Indicatore di funzionamento | Alcuni modelli sono dotati di indicatore di apertura per visualizzare lo stato aperto/chiuso della valvola. | Ciò facilita il monitoraggio remoto e migliora la sicurezza operativa. |
| Dispositivo anti-distacco | Il cancello è dotato di struttura anti-distacco | Ciò impedisce il distacco accidentale della saracinesca quando la valvola è completamente aperta, garantendo la sicurezza del sistema. |
Design principale e dettagli sui materiali
Il layout nascosto dello stelo funziona in modo semplice: solo lo stelo gira, nessun movimento di sollevamento verticale. Non richiede spazio verticale aggiuntivo, ideale per pozzi stretti e reti di tubazioni sotterranee interrate.
Cuneo intero avvolto con rivestimento in gomma EPDM o NBR. Quando è completamente chiusa, la gomma si comprime per bloccare tutte le perdite di fluido e intrappola la minuscola sabbia galleggiante per impedire l'accumulo di sporco sulle superfici di tenuta. Corpo standard in fusione di ghisa sferoidale, resistente agli urti e agli elevati carichi di pressione della tubazione. Tutte le pareti interne ed esterne sono dotate di rivestimento spray con polvere epossidica elettrostatica, questo rivestimento supera i test di sicurezza dell'acqua potabile per progetti di acqua potabile.
Dimensione esterna principale e di connessione
Principali scenari di utilizzo
Specifiche dei materiali e conformità DIN3352
Il corpo della valvola, il coperchio e la base a cuneo sono costituiti da pezzi fusi in ghisa sferoidale QT450-10 in un unico pezzo. Tutti gli indici dei test meccanici soddisfano le clausole di accettazione dei materiali GB/T 13295 e DIN3352. Vulcanizziamo la gomma EPDM-per uso alimentare su tutte le superfici dei cunei. La forza di adesione della gomma-ferro supera il test di pelatura DIN3352, nessun distacco anche dopo migliaia di cicli di apertura-chiusura testati nella nostra officina.
Lo stelo interno nascosto in acciaio inossidabile utilizza filettature trapezoidali abbinate a boccole antiruggine. Le filettature diventano lisce anche dopo anni sepolte nel terreno umido, secondo il nostro feedback a lungo termine-sul sito da progetti comunali europei. I-fermi di fine corsa integrati seguono le norme di sicurezza DIN3352 ed evitano-torsioni eccessive del volantino che potrebbero rompere permanentemente gli strati di tenuta in gomma. Cavità interna lucidata in una forma liscia e aerodinamica, meno limo si accumula durante l'erogazione dell'acqua.
Prestazioni di tenuta e dati operativi standard
Il cuneo completamente rivestito in gomma offre una tenuta bidirezionale-a tenuta di bolle-, tollera leggeri assestamenti del terreno e piccoli spostamenti della tubazione nei cantieri. Manteniamo PN10 e PN16 come gradi di pressione tradizionali, rispondendo pienamente alle regole dell'ambito di pressione DIN3352. Ogni unità finita viene sottoposta a test idraulici prima della spedizione seguendo le regole di ispezione DIN3352: la pressione di prova del guscio raggiunge 1,5 volte la pressione nominale; il test di tenuta mantiene una pressione pari a 1,1 volte quella nominale, permeazione pari a zero consentita durante il ciclo di ispezione completo. Intervalli di temperatura media applicabili da 0 gradi a 65 gradi, funziona con acqua di rubinetto pulita, acqua di irrigazione riciclata e liquido circolante di fabbrica neutro a bassa-corrosione. Il nostro team post-vendita ricorda spesso ai clienti di evitare il funzionamento a metà-aperto; il flusso rapido e sostenuto del fluido abrade la gomma localmente e accelera i cicli di sostituzione del gruppo di tenuta.
Sistema di rivestimento anticorrosione interno ed esterno completo-
Tutte le pareti interne a-contatto fluido sono protette da spray epossidico elettrostatico-adatto per gli alimenti, con spessore del rivestimento controllato superiore a 220μm. Questo rivestimento interno impedisce la formazione di ruggine, calcare e microbi sulle pareti interne nel corso di decenni di trasporto idrico, nel pieno rispetto degli standard di sicurezza a contatto con l'acqua potabile.
La superficie esterna adotta doppi strati anti-ruggine: sottostrato di primer ricco di zinco-più finitura superiore in asfalto. Questa protezione a due-strati è adatta sia agli ambienti di montaggio interrati che a quelli esposti all'aperto. Resiste all'erosione del suolo acido e alcalino, ai danni dovuti all'assorbimento delle falde acquifere e all'invecchiamento dovuto ai raggi ultravioletti all'aperto, tutto l'anno-. Con il trattamento anticorrosivo standard di fabbrica- e un semplice controllo visivo annuale da parte delle squadre di manutenzione, la valvola funziona stabilmente per oltre 25 anni in normali condizioni di lavoro delle condutture municipali, dati raccolti dal feedback dei nostri progetti municipali all'estero.
Suggerimenti per l'installazione e documenti di qualificazione
Il montaggio verticale con il volantino rivolto verso l'alto è una pratica standard nella maggior parte dei cantieri. L'installazione orizzontale è consentita per esigenze di progetto speciali, tuttavia è necessario fissare saldamente le staffe di supporto stabili per sostenere il peso della valvola. Allinea la flangia del tubo e la flangia della valvola su un asse centrale mentre stringi i bulloni, lo stress di assemblaggio forzato piegherà il cuneo elastico e causerà problemi di perdite precoci che abbiamo riscontrato in molti cantieri edili. I tipi di azionamento con volantino e scatola ingranaggi sono opzionali e soddisfano le diverse esigenze di altezza operativa in cantiere.
Questa valvola è dotata di certificato di gestione della qualità ISO9001, approvazione sanitaria per l'acqua potabile e rapporti di test di conformità DIN3352. I clienti possono inviare questi documenti per gare d'appalto municipali europee, progetti di costruzione di tutela dell'acqua all'estero e di rinnovamento di condutture di fabbrica. Personalizziamo standard di flangia, stili strutturali F4/F5 e dimensioni del diametro nominale per grandi ordini di ingegneria di massa con appaltatori di cooperazione a lungo-termine.
