Panoramica del prodotto

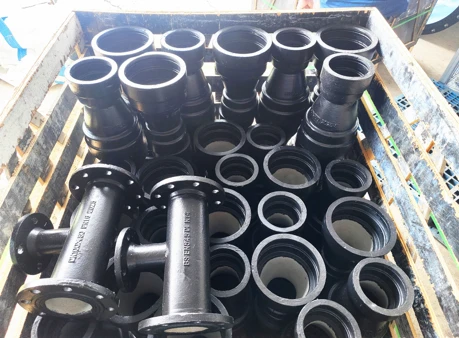

I raccordi per tubi conici con bicchiere in ghisa duttile adottano una struttura composita integrata che combina il design con bicchiere e rastremato, su misura per la costruzione di tubazioni in loco- con eccellente compatibilità. Un'estremità del raccordo è una presa standard caratterizzata da un'elevata precisione dimensionale e da una parete interna liscia, che consente il collegamento ad inserimento diretto con tubi in ghisa sferoidale corrispondenti. La tenuta è ottenuta con guarnizioni in gomma dedicate, che non richiedono saldature o fissaggi con bulloni sulla flangia. L'altra estremità è una sezione riduttrice conica formata integralmente con una rastremazione leggermente inclinata, che consente un allargamento o una riduzione graduale del diametro nominale del tubo.
Parametri tecnici chiave
| Articolo | Parametro |
|---|---|
| Materiale | Ghisa sferoidale QT450-10 / GGG50 |
| Struttura | Presa integrata e riduttore conico |
| Tipo di connessione | Giunto a presa con guarnizione in gomma |
| Diametro nominale | DN100 ~ DN1200 (personalizzabile) |
| Classe di pressione | PN10, PN16, PN25 |
| Standard | EN545, ISO2531, GB/T13295 |
| Rivestimento | Esterno: vernice bituminosa/rivestimento FBE Rivestimento: rivestimento in malta cementizia |
Caratteristiche
Installazione rapida e conveniente: i raccordi per tubi conici con presa in ghisa duttile presentano dimensioni standard e forte intercambiabilità. La connessione può essere completata con un semplice-inserimento in loco, riducendo i tempi di costruzione. Adatto per la costruzione di nuove condotte e per progetti di riabilitazione di condotte esistenti.
Sigillatura flessibile dell'invasatura
La presa realizzata con precisione funziona con guarnizioni in gomma per la tenuta. Non sono necessarie saldature o bulloni. Il giunto tollera un leggero cedimento, espansione assiale e deflessione angolare per fornire prestazioni stabili a prova di perdite-.
Canale di flusso rastremato e aerodinamico
La delicata superficie rastremata consente una transizione graduale del diametro, riduce la turbolenza e la perdita di carico, minimizza l'accumulo di sedimenti e garantisce un trasporto costante del fluido.
Note di installazione
Ispezionare e pulire le estremità dei tubi
Prima dell'installazione, ispezionare le superfici dei raccordi e dei tubi. Rimuovere bave, sabbia, grasso e sporco. Assicurarsi che non vi siano crepe o danni su prese/rubinetti e che le guarnizioni in gomma siano esenti da invecchiamento, deformazioni e difetti.
Montare la guarnizione in gomma
Posizionare uniformemente la guarnizione di gomma nella scanalatura della presa. Assicurarsi che la guarnizione sia completamente in posizione senza torcersi. Applicare il lubrificante approvato in modo uniforme sulla guarnizione e sulla superficie esterna del raccordo. È vietato utilizzare oli o grassi lubrificanti perché potrebbero danneggiare la gomma.
Allineamento e inserimento
Mantenere il rubinetto e la presa coassiali. Spingere il rubinetto lentamente e in modo costante fino alla profondità di inserimento contrassegnata. Non martellare violentemente per evitare la rottura della presa o lo spostamento della guarnizione. Controllare la posizione della guarnizione dopo l'inserimento per evitare l'estrusione.
Controllare la deflessione articolare
Il giunto a presa flessibile consente una deflessione angolare limitata, che non deve superare l'angolo massimo consentito specificato, per evitare perdite causate da un carico irregolare della guarnizione. La posa del tubo dovrà essere livellata per evitare sospensioni locali.
Requisito di riempimento
Il riempimento può iniziare solo dopo l'ispezione congiunta. Utilizzare sabbia classificata o terreno pianeggiante. Compatto simmetricamente in strati da entrambi i lati del tubo. Non ammucchiare il terreno su un lato per evitare spostamenti adeguati.
Prova di pressione
Effettuare la prova idrostatica dopo l'installazione della tubazione. Aumentare lentamente la pressione e controllare che non vi siano perdite in tutti i giunti. Completare il riempimento completo solo dopo aver superato il test.
Protezione dello stoccaggio
Proteggere le prese durante lo stoccaggio ed evitare urti. Non esporre le guarnizioni in gomma alla luce solare diretta-per periodi prolungati in loco per prevenirne l'invecchiamento.
Problemi reali della pipeline che risolve
Rischio di perdite nei giunti rigidi-di diametro variabile
I tradizionali riduttori in acciaio saldato si rompono facilmente in caso di spostamenti geologici e cambiamenti di temperatura, mentre i riduttori flangiati rigidi allentano i bulloni dopo vibrazioni a lungo termine. La sigillatura flessibile della presa assorbe i micro spostamenti, mantenendo l'integrità della tenuta anche con un piccolo spostamento del tubo, impedendo infiltrazioni d'acqua sotterranee e sprechi di acqua non-economici.
Ostruzione e accumulo di sedimenti in caso di brusco cambiamento delle dimensioni del tubo
La struttura di riduzione a gradini-ad angolo retto intrappola costantemente fanghi, fibre e sedimenti, provocando il blocco locale dei tubi. La parete interna rastremata e aerodinamica guida il flusso del fluido in modo uniforme, riducendo l'adesione dei residui e abbassando la frequenza regolare di dragaggio della tubazione.
Elevato costo di sostituzione per fragili riduttori in ghisa
I raccordi rastremati in ghisa grigia si rompono sotto la pressione di riempimento e il carico del veicolo, richiedendo lo scavo dell'intera-sezione della tubazione per la sostituzione. La resistenza agli urti della ghisa duttile evita fratture fragili e il rapido smontaggio della presa richiede solo la sostituzione locale della guarnizione senza scavi stradali-su larga scala.
Scenari applicativi
Progetti comunali di approvvigionamento idrico
Nuove reti di approvvigionamento idrico urbano e riabilitazione di vecchie condotte idriche, per la transizione del diametro tra tubi principali e tubi di derivazione.
Sistemi di condotte per acque piovane e fognarie
Condutture urbane interrate per l'acqua piovana e le fognature. La conversione uniforme delle dimensioni dei tubi riduce l'accumulo di sedimenti.
Progetti di tutela dell'acqua e di stazioni di pompaggio
Impianti di convogliamento dell'acqua di medie e piccole dimensioni e tubazioni di stazioni di pompaggio, adatti a condizioni di lavoro con colpi d'ariete.
